Exheat obezbjeđuje lemljeni pločasti izmjenjivač topline prema radnom stanju, naš dizajner će odabrati ispravan tip za vas
Sastoji se od valovitih ploča pritisnutih mnogim pločama od nehrđajućeg čelika i prednjim i stražnjim vanjskim poklopcima. Ploče su razdvojene tankim bakarnim limovima visoke čistoće (ili niklovim limovima) i lemljene u vakuumskoj visokotemperaturnoj peći. Prema zahtjevima kupca, valovite ploče kombinuju ploče za prijenos topline visokog, srednjeg i niskog protoka kako bi se postigao dobar učinak prijenosa topline, a koeficijent prijenosa topline je čak 3000~12000Wm2. K. Cijela oprema nema zaptivke i vanjski okvir, formirajući kompaktni pločasti izmjenjivač topline koji može izdržati kontinuirani rad na visokim temperaturama i visokim tlakom.
| Model | PR14 | EX20 | EX18 | EX26 |
|
| širina A (mm) | 76 | 76 | 94 | 108 | |
| Visina B (mm) | 206 | 318 | 210 | 310 | |
| Dužina E (mm) | 9 plus 2.3n | 9 plus 2.2n | 9 plus 2.3n | 10 plus 2.3n | |
| Horizontalna udaljenost priključka C (mm) | 42 | 42 | 52 | 50 | |
| Vertikalna udaljenost priključka D (mm) | 172 | 282 | 167 | 250 | |
| Maksimalni pritisak [Mpa] | 3 | 3 | 1 | 3/4.5 | |
| Maks. protok [M3/h] | 3.6 | 3.6 | 3.6 | 8.1 | |
| Težina [kg] | {{0}}.6 plus 0.06n | 1.0 plus 0.08n | 1.0 plus 0.07n | 1.3 plus 0.12n |
| Model | EX26C | EX50 | EX95 | EX120 | EX180 | EX190 | EX200 | EX600 | EX25E | EX50E | EX60E |
| širina A (mm) | 124 | 108 | 188 | 246 | 254 | 307 | 321 | 435 | 91 | 107 | 120 |
| Visina B (mm) | 304 | 525 | 616 | 528 | 847 | 696 | 738 | 1410 | 323 | 527 | 528 |
| Dužina E (mm) | 13 plus 2.3n | 10 plus 2.35n | 11 plus 2.35n | 13 plus 2.36n | 13 plus 2.36n | 13 plus 2.75n | 13 plus 2.7n | 22 plus 2.78n | 9 plus 1.6n | 10 plus 2.35n | 8 plus 2.3n |
| Horizontalna udaljenost priključka C (mm) | 70 | 50 | 92 | 174 | 160 | 179 | 188 | 220 | 39 | 50 | 63 |
| Vertikalna udaljenost priključka D (mm) | 250 | 466 | 519 | 456 | 750 | 567 | 603 | 1190 | 268 | 466 | 470 |
| Maksimalni pritisak [Mpa] | 3 | 3/4.5 | 3/4.5 | 3 | 3 | 3 | 2.1 | 1.5 | 4.5 | 4.5 | 4.5 |
| Maks. protok [M3/h] | 8.1 | 12.7 | 39 | 42 | 42 | 100 | 100 | 300 | 0.028(n-2) | 0.047(n-2) | 0.052(n-2) |
| Težina [kg] | 2.2 plus 0.16n | 2.6 plus 0.19n | 7,8 plus 0.36n | 7.2 plus 0.52n | 10 plus 0,52n | 12,5 plus 0.72n | 13 plus 0.75n | 31,8 plus 1,73n | 1 plus 0.09n | 2.6 plus 0.19n | 2.4 plus 0.19n |

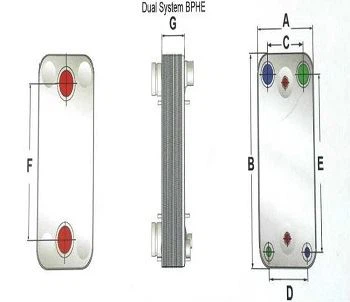

| Model | JX100E | EX100 | EX210 |
|
| širina A (mm) | 250 | 248 | 322 | |
| Visina B (mm) | 498 | 495 | 739 | |
| Dužina G (mm) | 10 plus 2.15n | 10 plus 2.15n | 13 plus 2.55n | |
| Gore horizontalna udaljenost priključka C (mm) | 159 | 157 | 205.2 | |
| Mala horizontalna udaljenost priključka D | 166 | 168 | 224 | |
| Udaljenost okomitog priključka za plin E (mm) | 369 | 405 | 631 | |
| Udaljenost vertikalnog otvora za vodu F (mm) | 369 | 405 | 568 | |
| Maksimalni pritisak [Mpa] | 4.5 | 3/4.5 | 3/4.5 | |
| Maks. protok [M3/h] | 0.08(n-2) | 42 | 100 | |
| Težina [kg] | 6,5 plus 0.37n | 6,5 plus 0.37n | 13 plus 0.78n |
Karakteristike:
1. Kompaktna struktura i mala veličina
2. 2. Visoka efikasnost prijenosa topline
3. 3. Izdržljiv i nije ga lako skalirati
4. Može izdržati visoku temperaturu i visok pritisak, vrhunski protok i nizak koeficijent zarastanja
5. Manje stagnacije tečnosti, smanjenje hlađenja/navodnjavanja vodom
Glavna industrija primjene
Industrija hlađenja: isparivač, kondenzator, ekonomajzer, itd.
Industrija klima uređaja: U aplikacijama koje ne zahtijevaju često rastavljanje i pranje i visoke temperature.
